Здравствуйте, уважаемые читатели и самоделкины!
Конечно же, каждый из Вас всегда думал о безопасности своих помещений, которую обеспечивают различные виды замков.
В данной статье, автор YouTube канала «ахад ахад» расскажет Вам, как он сделал крайне простую систему запорного механизма, которая поможет с легкостью защитить двери сарая, или даже квартиры.
Этот механизм очень прост в реализации, а возможность его обнаружения и нейтрализации крайне низка.
Материалы.
— Неодимовые магниты
— Навесной замок
— Шпингалет
— Гвоздь
— Саморезы по дереву.
Инструменты,
использованные автором.
— Шуруповерт
— Линейка, угольник, маркер.
Процесс изготовления.
Итак, автор рассматривает это механическое приспособление на примере двери с навесным замком. Конечно, первое, что будет делать желающий попасть внутрь помещения — это попытки взломать навесной замок, а если они будут провальными, то просто срезать его, либо разломать корпус.
Однако даже после удаления замка дверь остается закрытой. Для того, чтобы воришка потратил еще больше времени, можно повесить несколько замков, создав видимость их функционирования.
Так в чем же дело, почему дверь все еще заперта? А все очень просто. Настоящий запорный механизм открывается совсем иначе, и замаскирован под один из саморезов, крепящих ручку на двери. Для того, чтобы открыть дверь, потребуется небольшой неодимовый магнит, который можно спрятать возле двери. Им примагничивается шляпка гвоздика, и вытаскивается наружу.
Затем гвоздь проворачивается вокруг своей оси, и вуаля — дверь открывается!
Так вот, настоящий запорный механизм может быть представлен как обычным шпингалетом, так и засовом посеръезнее. А гвоздик, согнутый в форме буквы Г как раз и сдвигает шток в сторону.
Для того, чтобы защелка не зафиксировалась в крайнем положении, автор вкрутил в дверку дополнительный саморез. С засовом таких проблем не будет.
Автор еще несколько раз показывает работу этого примитивного механизма.
Как Вам уже стало понятно, абсолютно не важно, какой замок установлен на двери. Это просто бутафория для обмана воришки. А сам ключик может быть различной формы, и изготовлен из кусочка проволоки, которую можно даже оставить прямо возле двери. Все равно про способ открывания двери будете знать только Вы сами. Например, это может быть небольшое отверстие возле засова, либо один из саморезов, которым прикручена облицовка к поверхности дверного полотна.
Вариантов таких запорных механизмов может быть великое множество, а даже для тех, кто знает про эти простые способы, также можно сделать большое количество обманных приспособлений. Например, прикрутить возле шпингалета несколько выступающих саморезов, которые будут цепляться за ключ, если его не вставить под правильным углом. Кроме того, можно сделать засов с отверстиями, цепляясь за которые ключом, он будет подвигаться в сторону.
Благодарю автора за очень простой, но весьма эффективный способ создания секретного замка!
Всем хорошего настроения, удачи, и интересных идей!
Авторское видео можно найти здесь.
Источник
Доставка новых самоделок на почту
Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!
*Заполняя форму вы соглашаетесь на обработку персональных данных
Источник
Калитка выполняет две функции: охранную и декоративную. Чтобы она охраняла приусадебный или дачный участок надлежащим образом, ей нужен надёжный запор. Это может быть обычный засов, или другое какое-либо запорное устройство. Его можно купить в магазине хозяйственных товаров или же смастерить своими руками.
Конструкция простого засова для калитки
Важно, чтобы он не был очень сложным, не создавал проблем при входе/выходе, а своим внешним видом вписывался в общий ансамбль оформления экстерьера. Также можно использовать различные замки для калиток.
Вернуться к оглавлению
Виды калиточных запорных устройств
Запоры для калиток можно разделить на несколько видов. В их числе есть такие приспособления, которые может сделать практически каждый домохозяин. У него всегда есть в наличии простейшие электроинструменты, которые он время от времени берёт в руки. Найдётся болгарка, дрель, шуруповёрт, набор свёрл и многое другое. Даже заполучить сварочный аппарат для него не проблема. А материал для этих целей он использует подручный, который остался после какого-либо строительства или ремонта.
Названия элементов запора для калитки
Простейшие приспособления, не требующие использования ключей:
- вертушка на калитку;
- крючок;
- защёлка;
- вертикальное запорное устройство;
- горизонтальный накладной засов;
- щеколда;
- шпингалет для калиточной дверцы;
- задвижка на пружине.
Запорные вертушки для калиток не продаются, их сбивают своими руками. Для этого нужен деревянный брус, который сквозным болтом прикрепляется к опорному калиточному столбику. Когда он повёрнут вертикально, параллельно опоре, дверца открывается свободно. А если расположен горизонтально, вход закрыт. Снаружи он не виден, повернуть его оттуда практически невозможно.
Используется самодельная вертушка не так уж часто, скорее для того, чтобы свободная створка не болталась на ветру. Со временем болтовое крепление расшатывается, а перекладина устройства не держится в заданном положении. Тогда между ней и опорной стойкой вставляется пружина и проблема решена. Ровесницей вертушки на Руси является щеколда для калитки. Ей ставят изнутри, а с улицы её открыть невозможно. Бывают они самые разнообразные. Например, такие, которые работают по принципу рычага: одно плечо под тяжестью своего веса падает в защёлку и система автоматически запирается. С той стороны открыть можно только потянув за бечёвку, которая, как правило, вовсе не на виду.
Щеколда на калитку ставится зачастую для подстраховки, чтобы дополнить устройство, которым запереть вход можно только извне. Установка её простая, а удобство ещё в том, что на случай экстремальной ситуации, например, пожара, она открывается очень легко.
Дачники для фиксации створки калитки часто используют обыкновенный крючок со скобой для его защёлки. Смастерить, установить его очень легко и просто. Взять проволоку необходимой длины, чтобы она гнулась и не ломалась, накалить на костре или газовой плите, и плоскогубцами придать ей нужную форму. Затем изделие закаливают, опустив в холодную воду. Скобу делают по той же технологии.
В качестве запорного устройства можно использовать шпингалет, засов, по форме напоминающий оконную или дверную задвижку. Его свободно можно купить в любом хозяйственном магазине по невысокой цене. Поэтому, как правило, никто не спешит делать его своими руками. Он удобен на калиточной двери, встроенной в створку ворот. Запираться может сверху и снизу.
Но если дверца отойдёт, не будет прилегать плотно и возникнет люфт, то использование такого устройства станет невозможным. Металлический стержень окажется не над запорным отверстием. Часто используется для фиксации накладная вертикальная задвижка для ворот. Но она вполне пригодна в качестве запора на калитку.
Схема работы накладной задвижки на калитку
Устанавливают на ровную поверхность в нижней части дверцы в виде металлического прута с ручкой или изогнутого буквой «Г». Фиксируется в выемке бетонного основания или в укреплённом отрезке трубы. Стержень используют длинный, а погружаться он должен достаточно глубоко, чтобы обеспечить безопасность и прочность конструкции.
Углубление делают, используя садовый бур соответствующего диаметра. В нём укрепляют кусок металлической трубы такого диаметра, чтобы запирающая задвижка входила свободно. К ней для удобства использования приваривают ручку, а к боковой стойке крюк, на который в открытом состоянии будет опираться засов. В закрытом состоянии он надёжно удерживает дверцу запертой и не виден с улицы.
Чтобы открыть его с обратной стороны, некоторые хозяева стараются сделать различные замаскированные проволочные или верёвочные приспособления. Горизонтальный накладной засов работает по тому же принципу.
Вариант установки накладного запора на калитку
Только изготавливается меньших размеров, а отличие от вертикальной задвижки устанавливается перпендикулярно стойке. Бывает в виде плоской металлической пластины или круглого стержня. Использовался испокон веков. Конструкция его проста: оболочка-держатель, подвижной стержень, плоский с петлёй-кармашком, а круглый с фиксирующим ушком. Изготовить его также может каждый хозяин своими руками и с помощью обычных домашних инструментов.
Для запора калиточной дверцы используются также защёлки. Они бывают разные, но принцип их работы одинаков. Когда створка закрывается, засов под тяжестью собственного веса опускается в фиксирующее приспособление. Изнутри открывается просто, а для того, чтобы поднять запирающее устройство, потребуется прикреплённая к ней бечёвка или проволока.
Широко используются защёлки на пружинной основе, которые устанавливаются изнутри в дополнение к замкам.
Схема с размерами пружинной защелки
Их запирающий стержень отводится вручную, а возвращается в запирающее положение при помощи пружины. Их используют для запора тогда, когда все дома и никому не придётся открывать вход снаружи. В других случаях, а также на ночь дверца закрывается на ключ.
Кроме перечисленных простейших запирающих механизмов, некоторые дачники и владельцы приусадебных участков стараются сделать свои потайные устройства, препятствующие свободному проникновению на охраняемую территорию.
Пример самодельного простого запора для калитки
Зачастую они изобретают самодельные запоры, о которых непосвящённым трудно догадаться. На створке дверцы нет никаких замков и отверстий для вставных ключей, а её с улицы невозможно открыть.
Оказывается, изнутри имеется задвижка, но закрывается она снаружи. В общей массе шурупов, находящихся со стороны улицы, затерялся шестигранный мебельный болт. Он проходит насквозь через створку и свободно проворачивается. Со двора к нему перпендикулярно приварена металлическая пластина, которая при повороте блокирует или освобождает дверку входа.
Вернуться к оглавлению
Запорные устройства с использованием металлических ключей
К ним следует отнести:
- навесные замки;
- винтовые механизмы;
- пазовые запоры;
- накладные и врезные замки;
- кодовые механические устройства.
Навесные замки – это наследие прошлого. Сегодня на калитки их навешивают редко, практически тогда, когда посещение территории не такое уж частое, а в зданиях нет дорогостоящих вещей. Ведь такое охранное устройство очень легко взломать рычажным способом или при помощи простейшей проволочной отмычки. Единственным достоинством его является простота монтажа: достаточно приварить две проушины для дужки, одну на металлическом каркасе дверцы, а другую на опорной стойке, и установка готова. Непременный спутник такой охраны – защёлка с внутренней стороны.
Винтовой затвор прост в монтаже и использовании. Он устанавливается с внешней стороны калитки.
Так выглядит винтовой засов для калитки
Главная его составная часть – стержень с винтообразной резьбой. Специальным ключом он вкручивается в углубление запорной основы, для которой должно быть достаточно пространства между калиточным каркасом и опорной стойкой. Такая запирающая система не получила широкого распространения из-за своей невысокой практичности в эксплуатации.
Ригельный замок на основе реечной системы своими руками произвести очень сложно. Необходимы инструменты, соответствующий станок и профессиональные навыки. Некоторые устройства такого вида оснащены крабовой системой запирания. При повороте ключа язычки замка входят в зацепление, которое находится на створке калитки. Такой запор надёжен и прост в эксплуатации.
Накладным замкам требуется достаточная толщина калиточной двери, а также ровная площадка для его установки. Конструкция прикрепляется непосредственно к дверце так, чтобы снаружи открывалась только ключом, а изнутри защёлкой.
Элементы накладного замка на калитку
Большое распространение получили врезные замки. Для их установки требуется выемка в калиточной основе. Но не каждый материал, из которого сооружают калитки, позволяет это сделать. Тогда некоторые пользователи к каркасу приваривают прочную металлическую коробку, внутри которой будет установлено врезное замыкающее устройство. Сегодня популярны кодовые запорные механизмы, которые бывают накладными или навесными. Они, кроме корпуса и засова, оснащены блокирующими элементами, ползунками, кодовыми механизмами.
Приводятся в работу путём составления заранее введённого цифрового кода, который набирается самим пользователем. Способ расположения цифр может быть различный, а их комбинацию в целях надёжности можно менять по собственному усмотрению.
Кодовые накладные замки работают за счёт подбора нужной расстановки цифр, расположенных на вращающихся наборных кругах. Их количество обычно от двух до шести, что позволяет набрать длинный код. Взломщику потребуется много времени, чтобы подобрать нужную комбинацию. Есть и подвесные механизмы, у которых цифры расположены на вращающихся колесиках внутри замочного корпуса. На виду только цифры для набора секретного числа.
Вернуться к оглавлению
Кодовые и электромеханические системы
Достоинства кодовых механических запоров:
- отсутствие металлического ключа, замочной скважины;
- высокий срок эксплуатации, простой уход.
Недостатком можно считать вероятность того, что цифровой код можно забыть или его каким-то образом может узнать постороннее лицо.
Сегодня широкий выбор калиточных запоров, которым для их функционирования необходим электрический ток. Их подразделяют на следующие разновидности:
- электромеханические;
- электронные;
- магнитные.
Называния элементов магнитного калиточного замка
Электромеханические замки сочетают в себе механические элементы и электрокомпоненты. Это прибавило защитным устройствам надёжности и создало возможность беспроводного дистанционного управления. Они бывают накладные с выступающей кнопкой с внутренней стороны, которую следует нажимать при выходе.
При входе прикладывают ключ-таблетку или электронную карту. В случае отключения электричества изнутри дверца открывается нажатием кнопки, а извне обычным металлическим ключом.
Достоинств у электромеханических замков много. Важнейшими являются: удобство эксплуатации, высокая устойчивость к взломам, возможность комбинирования с домофоном, звуковым сигналом и иными системами безопасности.
Схема установки электромагнитного калиточного запора
К недостаткам следует отнести необходимость постоянного подключения к электричеству, а также вероятность сбоев, вызванных низкой температурой или влажностью.
Благодаря новейшим технологиям разработаны магнитные замки. Сделать их самому без специальной подготовки практически невозможно. Надёжность их очень высокая. Не требуется никакой металлический ключ или засов. Усиленный магнит, функционирующий на электронной основе, надёжно фиксирует дверцу в закрытом состоянии. Открывается замок магнитным ключом.
К средствам защиты от взлома и несанкционированного проникновения может относиться и звуковая сигнальная система. Для этого на заборе, воротах или калитке устанавливают датчики, чувствительные к вторжению лица, пытающегося взломать охранное устройство. Они срабатывают и подают сигнал в общую систему, которая перерабатывает его в громкий отпугивающий звук. И пусть он резкий и неприятный, но все жители округи будут знать о появлении на их территории нежелательной личности.
Источник
В обычной современной квартире входная дверь представляет собой деревянный каркас, обшитый с двух сторон фанерой или оргалитом. Выломать ее или выдавить вместе с коробкой не представляет большого труда. Словом, надо подумать, как ее укрепить. Советуем поступить так. Снимите дверь с петель, положите горизонтально на два табурета и аккуратно, с помощью стамески, отделите верхний лист дверной обшивки. Теперь предстоит заполнить внутреннее пространство каркаса. Для этого понадобятся обрезные доски или брус соответствующей толщины. Соберите их в единый блок и вставьте в свободное пространство. Крепится блок гвоздями или длинными шурупами через торец каркаса. Все стыки дополнительно промажьте столярным клеем. А когда клей высохнет, прибейте верхний лист дверной обшивки. Дверь готова, можно ставить ее на место.
Постарайтесь сразу устранить и ряд мелких дефектов. Излишнее трение можно устранить, натерев поверхности хозяйственным мылом. Если и этого будет недостаточно, кромку двери выравнивают рубанком. Но сначала проверьте, не слабо ли привинчены петли. Быть может, трение вызвало опускание двери. Потуже заверните шурупы. А если они проворачиваются, не держатся в коробке, заменяйте на более длинные или вставьте в отверстия на столярном клею или ПВА деревянные пробки и спустя время, после высыхания, вновь завинтите шурупы. Дверь можно еще приподнять, поставив между элементами петель проволочные шайбы.
Повесив дверь на петли, проверьте ее работу. Она должна легко закрываться и не касаться косяка.
Следующий этап — укрепление замка. Приготовьте два стальных или алюминиевых листа толщиной 1,5-2мм. Размеры их выберите с тем расчетом, чтобы закрыть место установки замка (рис.1). Лист, располагаемый изнутри, должен быть шире на толщину двери и согнут под углом 90 градусов. Разметка отверстий соответствует размерам и конфигурации язычков замочных скважин и ручек. Наложив листы на дверь, стяните их струбциной и просверлите сквозные отверстия. Затем в отверстиях наружного листа нарежьте резьбу. А на внутреннем рассверлите их на 0,5 мм и прозенкуйте. Словом, наложите листы на дверь и стяните винтами. Проверьте работу замков и устраните, если это будет необходимо, заедание.
Дверной косяк, прилегающий к двери со стороны замков, можно укрепить металлическим уголком, согнутым из стальной полосы толщиной 1-1,5 мм. Перед установкой в нем выбирают отверстия под язычки замков и крепежные отверстия. Устанавливают уголок на шурупах длиной 35-40 мм впотай.
Для укрепления дверной коробки заготовьте четыре стальных штыря диаметром 8-10 мм и длиной 200 мм, два отрезка металлической трубки с внутренним диаметром 15-20 мм и длиной 25-30 мм. Длинным победитовым сверлом в косяке просверлите отверстия диаметром 8-10 мм и глубиной 200 мм и забейте в них металлические штыри (рис.2). Штыри, забитые в косяке со стороны петель, должны выступать на 10 мм… Затем в торце двери напротив штырей просверлите отверстия под наружный диаметр трубок. Забейте их в торец. При закрывании двери штыри должны беспрепятственно входить в них (рис. 1)
Трубки можно заменить стальными пластинами с отверстиями под штыри (рис.4). Такое нехитрое приспособление не позволит ни снять закрытую дверь с петель, ни отжать.
Расскажем и о другом способе крепления. В коробке и стене напротив друг друга сверлятся сквозные отверстия. В них вставляются стальные болты подходящей длины и диаметром 8-10 мм. Гайки болтов должны быть законтрены с внутренней стороны двери. Болты стягиваются мягкой стальной проволокой с внутренней и наружной сторон. Под проволочные стяжки в стене необходимо продолбить пазы, которые затем заштукатуриваются раствором и шпаклевкой (рис. 3).
Ну и, наконец, запомните простую и полезную истину: чем больше в дверях и квартире замков, тем труднее в нее чужаку попасть.
В.КОНОВАЛОВ
ДОПОЛНИТЕЛЬНЫЕ ДВЕРНЫЕ ЗАМКИ
Нестандартные (самодельные или сделанные на заказ) замки открываются, намного труднее. А если они имеют две-три степени защиты, то открыть их может только владелец, имеющий ключ.
Небольшая оговорка. Если у нас установлена железная входная дверь, то вскрыть се с помощью ломика (фомки) нельзя. Деревянная (даже массивная) дверь против ломика не устоит. Что можно сделать для надежного укрепления деревянной двери? Ее оборудуют следующим образом. Косяк двери (дверную коробку) усиливают с обеих сторон стальным уголком 45х40 (45х45,40х25) так, как это показано на рис. 1 ,а. Крепящие болты (с шагом 30- 40 см) должны быть надежно закреплены в стене. Лучше поставить их па эпоксидной шпаклевке.

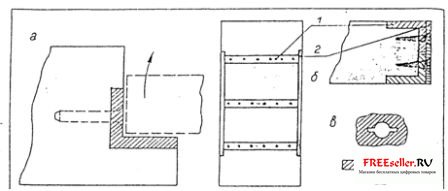

Сами двери дополнительно укрепляют тремя поперечными стальными полосами I с каждой стороны двери (рис. 1,6). Из этой же полосы делают накладки 2. Полосы с шагом 20 — 25 см стягивают болтами диаметром 6 — 8 мм с полукруглой головкой без шлица. Если таких болтов нет, то поступают следующим образом. Во внешних полосах посадочные отверстия под болты разделывают так, как это показано на рис. 1,п. Под шляпку каждого болта ставят шпильку диаметром не меньше 2 мм. Гайки располагают на внутренней стороне двери.
Замки крепит непосредственно к полосе 1. поэтому полосы 1 (или одна из них) должны иметь ширину, зависящую от конструкции замка. После установки замков дверь обивают (утепляют) и тем самым скрывают результаты работы.
Далее о замках. Однажды автору пришлось выслушать откровение бывшего «медвежатника», в то время — слесаря-сантехника. Он, который мог открыть любой стандартный замок за считанные минуты, спасовал: не мог открыть врезной внутренний замок, ключ от которого был потерян хозяйкой. Посетив эту квартиру через некоторое время (необходимо было отремонтировать что-то из сантехники), он первым делом рассмотрел замок. Что же обнаружилось? Замок, врезанный в дверь, законтрен в положении *открыто*. За дверью же установлен накладной замок (рис. 2,а). Ключ проходил сквозь первый замок и открывал второй.
Если не законтрить первый замок в положении «открыто», то опытный взломщик обнаружит эту уловку и все поймет. Чтобы ввести вторую степень защиты, необходимо лишь навесить на накладной замок слегка подпружиненную шторку 1 (рис. 2,6) из листового металла толщиной 0,8 — 1,0 мм. Ее можно сдвинуть в сторону, если ключ 2 имеет специально сделанный скос 3. Упор 4 фиксирует шторку 1 в таком положении, чтобы скос 3 ключа 2 мог сдвинуть (повернуть) шторку I вправо и попасть в накладной замок.

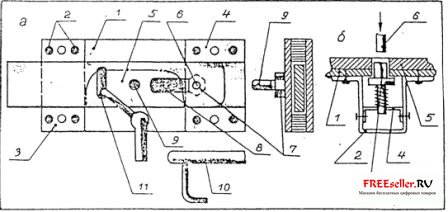

Один из нестандартных замков (рис. 3,а) имеет своеобразный ключ 10 с загнутой бородкой. Работает замок следующим образом (крышка замка условно снята). Чтобы открыть замок, вставляют КЛЮЧ бородкой вниз, вводят его в замок так, чтобы бородка ключа вышла наружу с другой стороны. Поворачивают ключ по часовой стрелке примерно на 135° и подают его на себя. При этом бородка ключа входит в отверстие 1 задвижки 5. Поворачивая ключ по часовой стрелке, сдвигаем задвижку вправо и открываем замок.
Рассмотрим конструкцию замка. Если замок устанавливают на стальной полосе 1 (рис. 1,6), то она будет служить основанием замка. На полосе 1 (рис. 3,а) заклепками 2 закреплены две проушины 3 и 4 из листовой стали толщиной 2,5-3,0 мм. В проушинах 3 И 4 может двигаться задвижка 5 сечением 35×4 мм. Движение последней ограничено и обоих направлениях стержнем 6 диаметром 8- 10 мм. Он при-креплен к стальной полосе I и привернут к проушине 4 гайкой 7. Задвижка 5 имеет прорезь 8, в которой пропущен стержень 6.
Для открывания и закрывания замка изнутри помещения имеется стержень-рукоятка 9, который ходит в прорези крышки. В крышке имеется еще один вырез (на рис. 3, а он дан штрихпунктирном) для манипуляции с ключом при открывании и закрывании замка.
Одной степенью защиты этого замка является форма ключа 10. Установив на замке специальный фиксатор задвижки (рис. 3,6), мы введем еще одну степень защиты. Фиксатор закреплен с другой стороны полосы 1 и утоплен в самой двери (дверь деревянная). К полосе 1 на двух винтах с пружинными шайбами установлено основание 2. Металлический шток 3 фиксатора одним своим концом входит в перегородку 4 (основание, как и перегородка, сделано из листовой стали толщиной около 1 мм). Другим концом шток 3 входит в отверстие полосы 1 и задвижки 5 (замок закрыт и задвижку 5 сдвинуть невозможно). При открывании замка в отверстие задвижки с внутренней стороны входит бородка ключа 6, утапливает шток 3 фиксатора, сжимая пружину, и освобождает задвижку 5. Замок можно открывать.

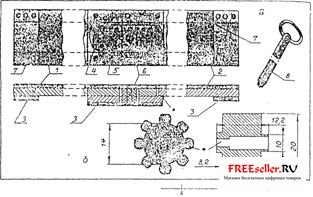

Если вы хотите иметь замок, запирающий обе стороны двери, то в этом случае подойдет замок, изображенный на рис. 4,а. Две длинные задвижки I и 2 мо тут двигаться в трех проушинах 3.
Правая задвижка составная, спаренная или склепанная из двух отрезков (соединение их показано на рис 4,а звездочкой). Задвижки 1 и 2 стальные сечением 50х4 мм. Проушины (верхние накладки) делают из листовой стали толщиной около 2 мм.
В обеих задвижка 1 и 2 посередине имеются отверстия 4 и 5 с зубцами. Причем зубцы у задвижки 1 расположены сверху, а у задвижки 2 — снизу. С зубцами обеих задвижек 1 и 2 находится в зацеплении зубчатый барабан 6. Он выточен из стали на токарном станке. Зубья барабана 6 проточены фрезой тол шиной 4 мм. Все размеры барабана даны на рис. 4,6. Круглое отверстие в барабане б, помеченное звездочкой (с помощью надфилей), обрабатывают на квадрат. Это приемное отверстие для ключа. Оно может иметь и другую конфигурацию.
Шейки зубчатого барабана сделаны так, что с одной стороны шейка заподлицо входит в отверстие полосы 7 (основание замка), а с другой стороны — заподлицо в верхнюю пластину средней проушины 3.
Зубчатый барабан, зубья которого немного завалены, вращается четырехгранным ключом 8. Причем при повороте его по часовой стрелке задвижка 2 имеет вправо, а задвижка I — влево. Копны обеих задвижек выдвигаются из крайних проушин 3 и заходят в соответствующие отверстия в косяке. Дверь окажется надежно закрытой.
Для полной гарантии от излома деревянной двери ставят замки с так называемой наклонной щеколдой. Два таких замка приведены ниже. Особенностью таких замков является то, что щеколда закрытого замка надежно закреплена в замке и в косяке двери. Так что злоумышленник, действующий ломиком, должен разорвать стальную щеколду замка, а это ему не под силу.

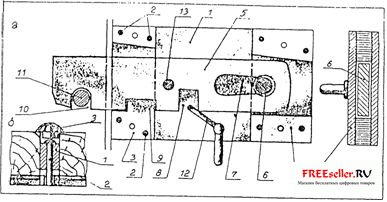

Первый замок с накидной щеколдой изображен на рис. 5,а. На основании 1 на четырех заклепках 2 каждая установлены две проушины 3 и 4. Верхние накладки у проушин делают из стального листа толщиной 2,5 — 3,0 мм. В проушинах 3 и 4 может двигаться накидная щеколда 5 сечением 40×4 мм. Движение этой щеколды вправо и влево ограничено стержнем 6 (диаметр его не менее 8 мм), он надежно закреплен в основании 1 и в проушине 4. В щеколде 5 имеется соответствующее отверстие 7.
В накидной щеколде 5 сделано три запила. Первый 8 — для ключа, второй 9 — для фиксации щеколды 5 в замке, третий 10 — для накидывания щеколды 5 на стержень 11 (стальной, диаметром не менее 8 мм), надежно закрепленный в косяке двери.
На рис. 5 замок закрыт. При проворачивании ключа 12 по часовой стрелке щеколда 5 сначала подымается вверх. При этом она выйдет из зацепления со стержнем 11 и фиксатором 9. Затем уйдет вправо и откроет дверь.
Первая степень защиты этого замка — нестандартный ключ. Вторая — специальный стопор 13, фиксирующий щеколду 5 в нижнем (закрытом) положении. На рис. 5, а отверстие 13 (откуда выдвигается стопор) заштриховано. Место, куда выведено устройство открывания стопора, должно быть замаскировано. Например, это обычный длинный винт. В двери сверлят отверстие (рис. 5, б). В него запрессовывают втулку I с резьбой. Во втулку 1 ввертывают винт 2. Отверстие в двери маскируют вставкой 3: трубочкой из тонкого листового металла с припаянной к ней шляпкой от декоративного гвоздя (этими же гвоздями обита вся дверь).
Устройство срабатывания стопора может иметь много вариантов. Здесь можно использовать боуденовский тросик, электромагнит и т.п.

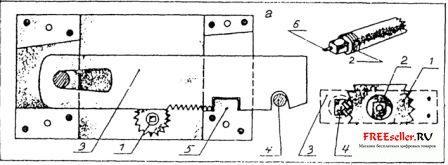

Второй замок с накидной щеколдой (рис. 6,а) имеет оригинальный привод. Основа его — усеченная шестерня 1. На рисунке замок закрыт. Если ввести ключ 2 в четырехугольное отверстие шестерни 1 (отверстие в ней может быть треугольным, овальным и другим в зависимости от принятой формы ключами вращать его против часовой стрелки, то щеколда 3 сначала подымается и выйдет из зацепления со стержнем 4 (укрепленным в косяке двери) и фиксатором 5. Затем она будет двигаться влево, пока не откроется дверь.
Стопор замка (вторая степень защиты) изображен на рис. 6,6. На торце усеченной шестерни 1 закреплена шайба 2 с небольшим центральным отверстием. К ней прижимается плоская пружина 3. Одним концом пружина закреплена на крышке замка. На другом конце она имеет стопорящий зуб 4 (в крышке для него имеется отверстие), который фиксирует усеченную шестерню, не давая открыть замок. При введении ключа в замок тонкий стерженек 6 ключа (рис. б,а) подымет пружину 3, и стопорящий зуб 4 освободит усеченную шестерню 1, позволяя открыть замок.
На всех замках надо предусмотреть устройства, стопорящие засов (щеколду) в ночное время. Замки должны иметь стержень-рукоятку (см. рис. 3, а) для открывания и закрывания замка изнутри помещения.
